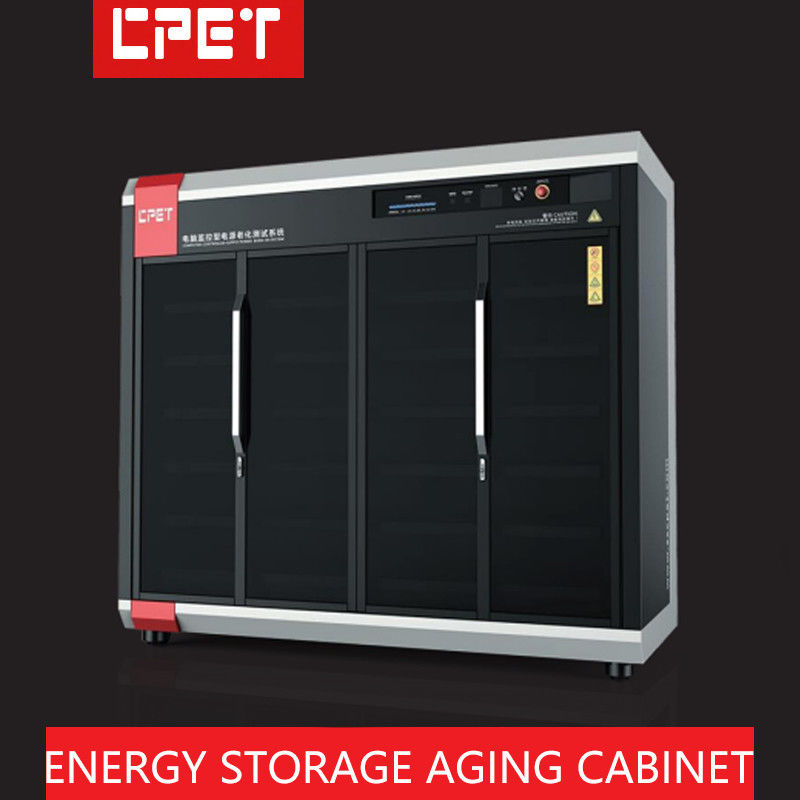

Struttura dell'armadio a combustione interna
e quantità bruciata
pianificazione |
Dimensione del carrello (mm) |
L2050*W880*H2050mm (dimensioni di un singolo armadietto a combustione) |
| Numero di strati del carrello |
4 strati, profondità della superficie del prodotto 400 mm (12 posizioni di incenerimento per strato) |
| Altezza del carrello |
350 mm |
| Materiale di struttura del carrello/colore di aspetto |
2Fogli laminati a freddo di spessore 0,0 mm, bianco per computer |
| Metodo di raffreddamento dell'area di carico |
Tipo di ventilatore di scarico della turbina superiore (facile da controllare la temperatura ambiente) |
| Isolamento a strato e metodo antistatico |
Tavola isolante epossidica con fori di dissipazione del calore sulla superficie |
| Struttura complessiva della stanza di combustione |
Adottare mobile Burn-in split cabinet; aspetto bello e facile da spostare e combinare |
Introduzione all'energia
modulo di recupero
configurazione, potenza
della potenza di prova
fornitura e burn-in
quantità |
Metodo di controllo del modulo di recupero dell'energia |
Modalità di comunicazione RS485, modalità di comunicazione RS232 del computer superiore |
| Installazione del modello di modulo di consumo energetico |
CP8118 |
| Numero di moduli di consumo energetico installati |
8 set di moduli 8CH per strato, 32 set di armadi di combustione devono essere installati |
| Modello di modulo di recupero dell'energia |
CP8506 +CP5302 |
| Metodo di isolamento del modulo di recupero dell'energia |
Il canale del modulo di carico elettronico adotta l'isolamento fotoelettrico (isolamento delle comunicazioni e dell'alimentazione) |
| Numero di moduli di recupero dell'energia installati |
4 set di moduli di recupero dell'energia da 8 CH per piano, 8 set di tutto l'armadio Burn-in devono essere installati, 6 set di moduli di inverter connessi alla rete a singola fase da 5 kW sono installati |
| Quadro di progettazione del modulo di recupero dell'energia |
Nessun relè, schema di progettazione a lunga durata (diritti di proprietà intellettuale indipendenti) |
| Numero di prodotti bruciabili in tutto l'armadio |
Connessione di corrente continua a combustione di 8 uscite (50W/100V/5A) AC (220V/500W) al di sotto di 32 alimentatori di accumulo di energia |
Introduzione dell'elettricità
controllo e temperatura
dispositivo di controllo della potenza
Apparecchiature per la combustione |
Cablaggio |
Interfaccia specificata dal cliente; la porta di ingresso è la presa del pin |
| Taste di funzione del pannello |
Display di tensione di ingresso CA, interruttore di avvio, interruttore di arresto di emergenza |
| Modalità di distribuzione e controllo dell'energia del carrello |
Distribuzione elettrica trifase a cinque fili 380 V; controllo informatico e controllo elettrico automatico |
| Distribuzione dell'energia del carrello |
Un singolo armadio Burn-in 500W*32 set/0.85=20KW, l'efficienza di potenza misurata è calcolata all'85% |
| Modulo di controllo |
Il comando elettrico include la commutazione manuale/automatica, e viene monitorato dal computer in tempo reale quando è in fase di burn-in.Il gabinetto di controllo elettrico può espandere la funzione di commutazione automatica della tensione CA |
| Protezione della sicurezza |
Protezione della messa a terra dell'apparecchiatura, protezione degli interruttori contro perdite, protezione dell'interruzione automatica dell'allarme antincendio, ecc. |
