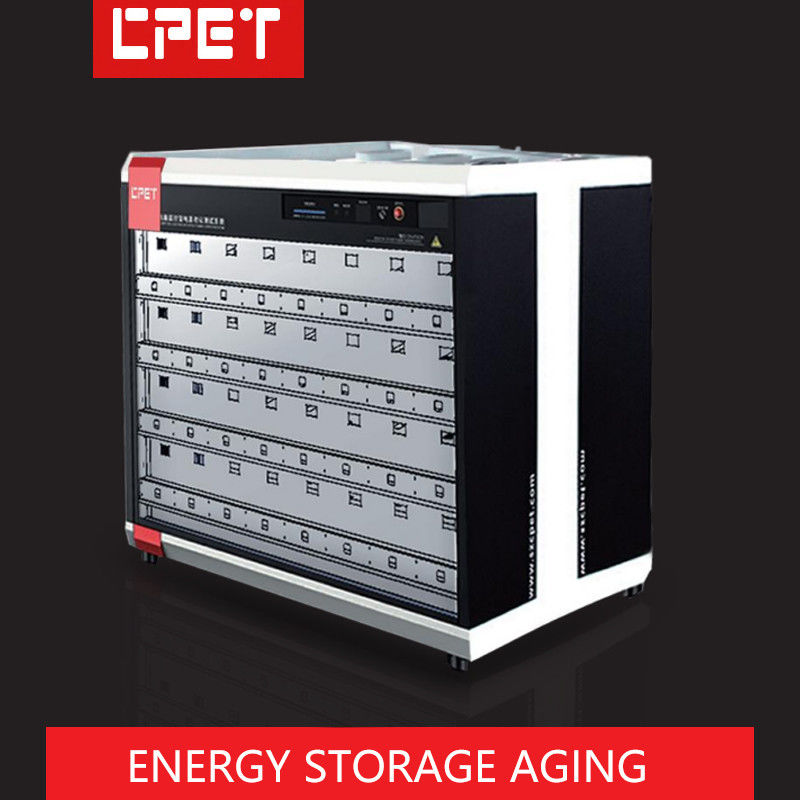

Struttura dell'armadio a combustione interna
e quantità bruciata
pianificazione |
Dimensione del carrello (mm) |
L2050*W880*H2050mm (dimensioni di un singolo armadietto a combustione) |
| Numero di strati del carrello |
4 strati, profondità della superficie del prodotto 400 mm (12 posizioni di incenerimento per strato) |
| Altezza del carrello |
350 mm |
| Materiale di struttura del carrello/colore di aspetto |
2Fogli laminati a freddo di spessore 0,0 mm, bianco per computer |
| Metodo di raffreddamento dell'area di carico |
Tipo di ventilatore di scarico della turbina superiore (facile da controllare la temperatura ambiente) |
| Isolamento a strato e metodo antistatico |
Tavola isolante epossidica con fori di dissipazione del calore sulla superficie |
| Struttura complessiva della stanza di combustione |
Adottare mobile Burn-in split cabinet; aspetto bello e facile da spostare e combinare |
Introduzione all'energia
modulo di recupero
configurazione, potenza
della potenza di prova
fornitura e burn-in
quantità |
Metodo di controllo del modulo di recupero dell'energia |
Modalità di comunicazione RS485, modalità di comunicazione RS232 del computer superiore |
| Installazione del modello di modulo di consumo energetico |
CP8118 |
| Numero di moduli di consumo energetico installati |
8 set di moduli 8CH per strato, 32 set di armadi di combustione devono essere installati |
| Modello di modulo di recupero dell'energia |
CP8506 +CP5302 |
| Metodo di isolamento del modulo di recupero dell'energia |
Il canale del modulo di carico elettronico adotta l'isolamento fotoelettrico (isolamento delle comunicazioni e dell'alimentazione) |
| Numero di moduli di recupero dell'energia installati |
4 set di moduli di recupero dell'energia da 8 CH per piano, 8 set di tutto l'armadio Burn-in devono essere installati, 6 set di moduli di inverter connessi alla rete a singola fase da 5 kW sono installati |
| Quadro di progettazione del modulo di recupero dell'energia |
Nessun relè, schema di progettazione a lunga durata (diritti di proprietà intellettuale indipendenti) |
| Numero di prodotti bruciabili in tutto l'armadio |
Connessione di corrente continua a combustione di 8 uscite (50W/100V/5A) AC (220V/500W) al di sotto di 32 alimentatori di accumulo di energia |
Introduzione dell'elettricità
controllo e temperatura
dispositivo di controllo della potenza
Apparecchiature per la combustione |
Cablaggio |
Interfaccia specificata dal cliente; la porta di ingresso è la presa del pin |
| Taste di funzione del pannello |
Display di tensione di ingresso CA, interruttore di avvio, interruttore di arresto di emergenza |
| Modalità di distribuzione e controllo dell'energia del carrello |
Distribuzione elettrica trifase a cinque fili 380 V; controllo informatico e controllo elettrico automatico |
| Distribuzione dell'energia del carrello |
Un singolo armadio Burn-in 500W*32 set/0,85 ∼20KW, l'efficienza di potenza misurata è calcolata all'85% |
| Modulo di controllo |
Il comando elettrico include la commutazione manuale/automatica, e viene monitorato dal computer in tempo reale quando è in fase di burn-in.Il gabinetto di controllo elettrico può espandere la funzione di commutazione automatica della tensione CA |
| Protezione della sicurezza |
Protezione della messa a terra dell'apparecchiatura, protezione degli interruttori contro perdite, protezione dell'interruzione automatica dell'allarme antincendio, ecc. |
Introduzione alla
Le funzioni principali
il sistema |
Applicabile alla potenza di stoccaggio dell'energia, al convertitore di corrente, all'inverter, al regurgitatore, al trasformatore, all'alimentazione medica ecc. |
| Configurazione gratuita di un software di monitoraggio speciale per l'alimentazione elettrica Burn-in, con diritti di proprietà intellettuale indipendenti e senza rischi legali |
| Utilizzare un modulo di carico elettronico programmabile per monitorare i parametri di tensione, corrente e potenza dei terminali di uscita |
| Software di monitoraggio dedicato per Burn-in gode di servizio di aggiornamento finale gratuito, potente funzione di espansione, risparmiando ripetuti investimenti in attrezzature |
Parametri di accensione, impostazione dell'orario, modifica della sequenza ON/OFF (prova del prodotto in fase di accensione e di spegnimento), supporto per la commutazione automatica della tensione, carico
conversione e altre funzioni possono essere programmate (i parametri di burn-in possono essere automaticamente commutati in un periodo di tempo fisso) |
| La funzione di spegnimento automatico dell'alimentazione alla fine del burn-in dell'alimentazione testata è conveniente per le persone senza controllo |
Il computer visualizza automaticamente la qualità del prodotto di alimentazione testato, e più finestre nella finestra sono convenienti per centralizzato
gestione, che risparmia agli operatori e migliora l'efficienza della produzione |
| Il computer può memorizzare il rapporto dei dati di Burn-in dell'alimentazione testata, i parametri di processo dell'alimentazione testata sono facili da rintracciare |
| RS232 a RS485 adotta convertitore di isolamento fotoelettrico per migliorare l'affidabilità della comunicazione e prevenire danni da fulmini alle apparecchiature |
| Ogni computer può monitorare 18 dispositivi contemporaneamente (ogni porta seriale può connettersi a 63 slave e ogni computer supporta fino a 18 porte seriali) |
| Il software di monitoraggio della potenza Burn-in ha un file di aiuto integrato, che è conveniente per risolvere immediatamente le domande di funzionamento |
