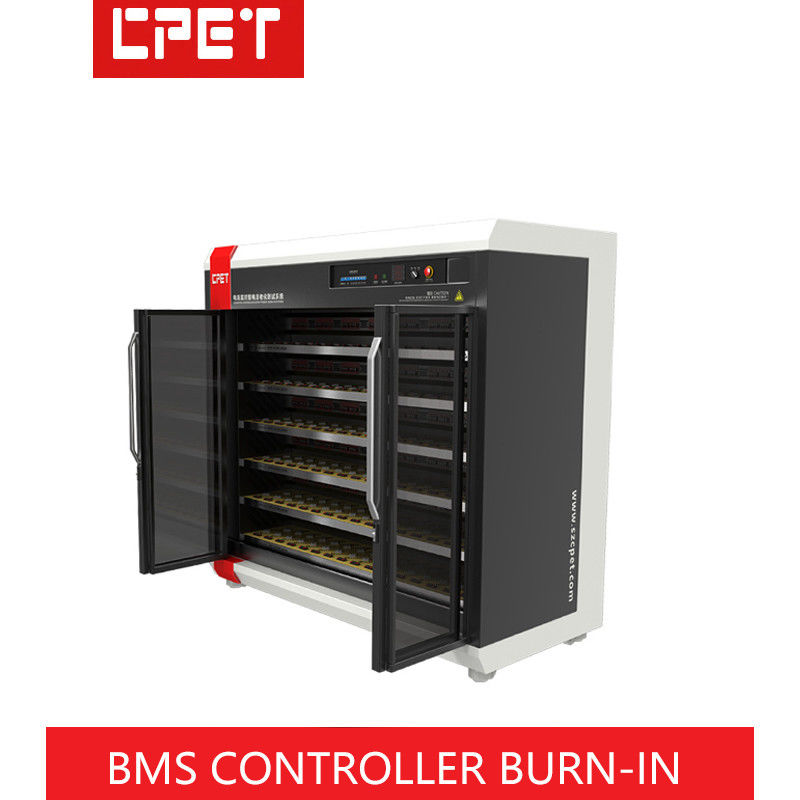

Apparecchiature per la combustione
struttura e
Quantità bruciata
pianificazione |
Dimensione del carrello (mm) |
L2050*W1250*H2050mm (dimensione di un singolo armadio a combustione) |
| Numero di strati del carrello |
6 strati, profondità della superficie del prodotto 400 mm (8 posizioni di incenerimento per strato) |
| Altezza del carrello |
175 mm |
| Materiale di struttura del carrello |
lamiere laminata a freddo |
| Metodo di raffreddamento dell'area di carico |
Tipo di ventilatore di scarico della turbina superiore (facile da controllare la temperatura ambiente) |
| Isolamento a strato e metodo antistatico |
Tavola isolante epossidica con fori di dissipazione del calore sulla superficie |
| Struttura complessiva della stanza di combustione |
Adottare mobile Burn-in split cabinet; aspetto bello e facile da spostare e combinare |
Introduzione all'energia
modulo di recupero
configurazione, potenza della potenza sottoposta a prova
Quantità di fornitura e di combustione |
Metodo di controllo del modulo di recupero dell'energia |
Modalità di comunicazione RS485, il computer superiore utilizza la modalità di comunicazione RS232 |
| Installare il modello del modulo di abilità |
CP8601, 8PCS in un unico armadio |
| Capacità di alimentazione in corrente continua |
10-100Vdc/1-30A/3kW (tensione e corrente regolabili) |
| Modalità di isolamento del modulo di recupero energetico |
Il canale del modulo di carico elettronico adotta l'isolamento fotoelettrico (isolamento delle comunicazioni e dell'alimentazione) |
| Capacità di carico del modulo di recupero dell'energia |
Capacità di carico: 2,5-60Vdc/0,5-240A/3,2kW (tensione, corrente regolabile) |
| Numero di moduli di sorgente CC installati |
Ogni armadio burn-n è configurato con 24 moduli di alimentazione CC |
Progettazione del modulo di recupero rgy
architettura |
Nessun relé, schema di progettazione a lunga durata (diritti di proprietà intellettuale indipendenti) |
| Numero di prodotti bruciabili in tutto l'armadio |
48 controllori BMS di potenza inferiore a 3,2 kW sono invecchiati in un unico armadio |
controllo elettrico
e temperatura
dispositivo di controllo per
Potenza di combustione
armadio |
Cablaggio |
Interfaccia specificata dal cliente; la porta di ingresso è la presa del pin |
| Taste di funzione del pannello |
Display di tensione di ingresso CA, interruttore di avvio, interruttore di arresto di emergenza |
| Modalità di distribuzione e controllo dell'energia del carrello |
Distribuzione trifase a cinque fili 380 V; controllo informatico e controllo elettrico automatico |
| Distribuzione dell'energia del carrello |
Un singolo armadio a combustione è di 3000W*8/0.85≈23KW e l'efficienza di potenza misurata è calcolata come 85% |
| Modulo di controllo |
Il comando elettrico comprende la commutazione manuale/automatica, che viene monitorata dal computer in tempo reale durante il burn-in.L'armadio di controllo elettrico può estendere la funzione di commutazione automatica della tensione CA |
| Protezione della sicurezza |
Protezione della messa a terra dell'apparecchiatura, protezione degli interruttori contro perdite, protezione automatica dell'interruzione dell'allarme antincendio, ecc. |
