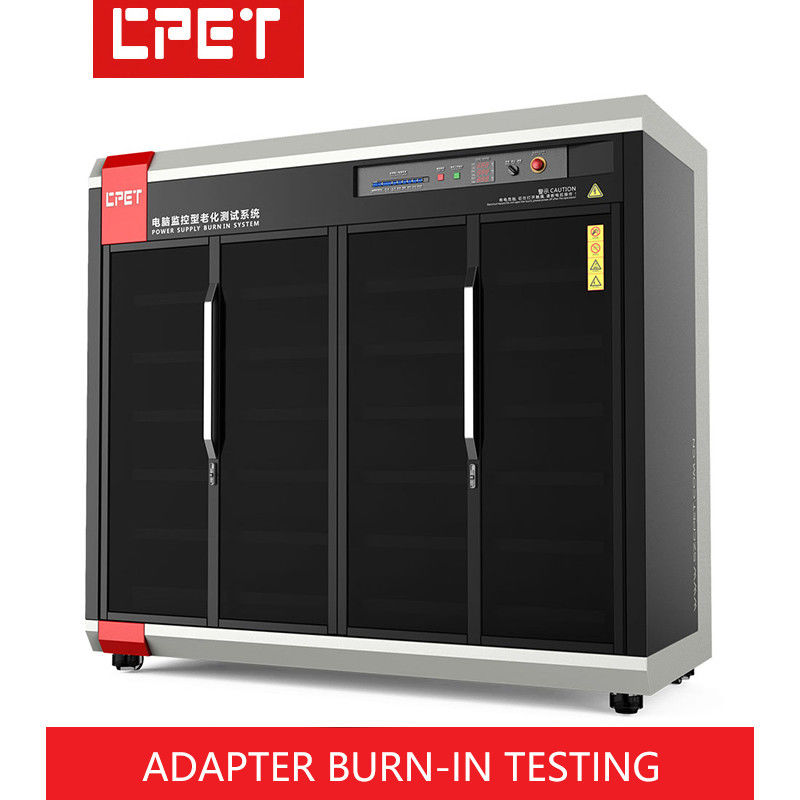

Combustione dell'adattatore di caricabatterie ad alta potenza industriale nella struttura di prova

Ogni strato è una fonte di alimentazione DC-48 (range di tensione di -48V 38,5 ~ 72V, e ci sono ripetuti ingressi di accensione e spegnimento, si raccomanda di rifornire l'energia di corrente alternata a tre fasi)

Ogni strato è dotato di un contattore (1 contattore non può soddisfare il flusso, un contattore ogni 3 stazioni),il modulo a uno strato è controllato dal telecomando attraverso il contattore per accendere e spegnere, il contattore ripete il ciclo 200ms sotto il flusso di potenza massima non può essere invalidato dopo 10000 disconnessione

In caso di funzionamento a piena potenza, il fabbisogno di flusso del cavo non può essere superato e la selezione del cavo deve soddisfare i requisiti di elevata temperatura di 105 °C e oltre.

Il filo di rame del lato di ingresso è dirottato, il filo di rame garantisce il flusso di corrente a pieno carico,la corrente di ingresso massima di un singolo modulo testato è di 50A

Ogni strato fornisce 12 interfacce di sorgente ausiliaria con una tensione di uscita di 12 V e una corrente di 2 A o più.Le fonti ausiliarie sono isolate l'una dall'altra per fornire energia alla scheda di monitoraggio e ventilatori Huawei.La fonte ausiliaria non verrà spenta dal contattore di ingresso di ciascun strato

1500W @ 120A, la precisione di impostazione della corrente è ± 3%, la corrente di carico minima è di 0,5A, ogni canale può controllare indipendentemente la corrente di carico e la modalità di carico CC è impostata su un
passo minimo di 0,1A

Ogni slot di prova deve essere dotato di una coppia di terminali, ogni stazione è dotata di 8 terminali di uscita (positivi e negativi), il flusso terminale ≥20A

L'intervallo di temperatura di funzionamento interno dell'armadio a combustione è di ~ 70 gradi e il tempo di riscaldamento fino a 70 gradi non è superiore a 30 minuti.Ogni temperatura all'interno del range di temperatura di lavoro può lavorare per lungo tempoOgni due piani sono dotati di una zona di controllo della temperatura, la temperatura di ciascuna zona di controllo è controllata separatamente e la deviazione di temperatura è di +/- 3 gradi.
