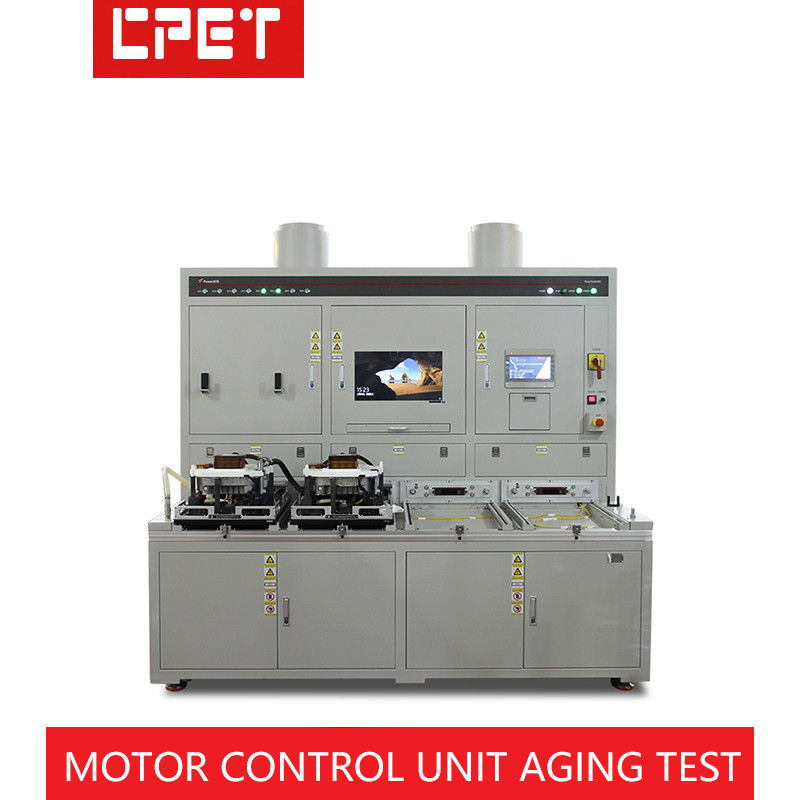

| Sistema |
Struttura del sistema |
1 armadio di controllo + 2 armadi di invecchiamento + 1 armadio di temperatura dell'acqua |
| Dimensione complessiva |
6900*1600*2050 mm |
| Superficie totale del pavimento |
6900*2500 mm ((Inclusa la zona di funzionamento) |
| Voltaggio di ingresso totale |
Sistema a cinque fili a tre fasi 220Vac (nominale) |
| Corrente di ingresso totale |
250A |
| Potenza di ingresso totale |
150 kW |
| Temperatura ambiente di applicazione |
0-40°C |
| Umidità dell'ambiente di applicazione |
0-95% |
| Requisiti di protezione antincendio |
Materiali conformi al criterio UL 94V0 |
| Requisiti ambientali |
Materiali conformi ai requisiti Rohs, RAEE |
| Requisiti di sicurezza |
Rispetto dei requisiti di progettazione della norma internazionale IEC 62368 |
| Apparecchiature per la combustione |
Fabbricazione di apparecchiature per la combustione |
16 bit/armadio |
| Bici di combustione/strato |
4 bit/livello |
| Potenza del prodotto bruciato |
20 kW/bit |
| tensione di ingresso del prodotto bruciato |
150-1000Vdc |
| Corrente di ingresso del prodotto bruciato |
50 A/bit |
| Categoria di carico del prodotto bruciato |
Carico di ricambio induttivo/motore/CA |
| Corrente di carico del prodotto bruciato |
350A (induttore/motore) /40A (carico di feedback CA) |
| Tensione ausiliaria dei prodotti a combustione interna |
8-30Vdc |
| Corrente ausiliaria dei prodotti a combustione interna |
10A |
| Tipo di connettore di alimentazione |
SB50 (HV+/HV-) |
| Tipo di connettore di carico |
SB350 (U/V/W/PE) |
| Tipo di connettore del segnale |
24Pin 5566 |
| Potenza di ingresso |
320 kW |
| Potenza di feedback |
256 kW |
| Intervallo di temperatura costante |
Temperatura ambiente +5°C-60°C |
| Precisione a temperatura costante |
± 5°C |
| Numero di punti di controllo della temperatura |
5 |
| Tipo aperto |
Porta scorrevole/porta pieghevole/porta laterale |
| Dimensione del volume |
2100*1600*2050 mm |
| Dimensioni nell'area del prodotto |
1700*550*1500 mm |
| Strati di area di prodotto |
4 |
| Dimensione dello spazio di bit |
425*550*350 mm |
| Altezza minima del pavimento |
300 mm |
| Altezza del piano superiore |
1450 mm |
| Direzione del condotto d'aria dell'area del prodotto |
Ventilazione sinistra e destra |
| Metodo di raffreddamento |
raffreddamento dell'aria |
| Materiale |
1foglio laminato a freddo di 0,5 mm |
Acqua
temperatura
armadio |
Intervallo di temperatura dell'acqua |
Temperatura ambiente +5°C-60°C |
| Precisione della temperatura dell'acqua |
± 5°C |
| Temperatura dell'acqua |
8 |
| Numero di prodotti in serie/viaggio |
4/direzione |
| Potenza dispersa/circuito |
4 kW/via |
| Metodo di raffreddamento |
Acqua o aria raffreddate |
| Intervallo di pressione dell'acqua |
0.05-0.2MPa |
| Intervallo di flusso |
3-15L/min |
| Diametro del canale |
3/4 di pollice |
| Dimensione del volume |
880*1000*1900 mm |
Monitoraggio
software |
Visualizzazione delle informazioni in esecuzione |
tensione di ingresso, corrente, potenza, tensione di uscita
(comunicazione del modulo della sorgente di corrente continua o comunicazione del prodotto) |
| Mostrare le informazioni sullo stato |
Non collegato / vuoto / passato / sotto tensione / sotto corrente / sopra tensione / sopra corrente /
Nessuna uscita / protezione |
| Precisione di visualizzazione |
± ((1%+0,2%FS) |
| Precisione di controllo |
± ((1%+0,2%FS) |
| Cattivo modo di segnalare |
Alarme acustiche |
| Formato della relazione |
Formato CSV |
| Statistiche |
Reddito/CPK/distribuzione temporale |
| Accoppiamento MES |
Sostegno |
| Velocità di scansione |
5S |
| Armadio di controllo |
Sistema di controllo |
Finestra 10 |
| Medio di visualizzazione |
Calcolatori e monitor |
| Medio di manipolazione |
Mouse e tastiera |
| Metodo di comunicazione |
Cavo |
| Tipo di protezione |
Sopra corrente, perdite, temperatura, fumo, arresto di emergenza |
| Metodo di allarme |
Alarme acustiche e luminose, rete remota |
| Tipo di dissipazione del calore |
raffreddamento dell'aria |
| Modalità di manutenzione |
Manutenzione successiva |
| Materiale |
1foglio laminato a freddo di 0,5 mm |
| Dimensione del volume |
880*860*1900 mm |
