Apparecchiature per la combustione
struttura e
Quantità bruciata
pianificazione |
Dimensione del carrello (mm) |
L2050*W1250*H2050mm (dimensione di un singolo armadio a combustione) |
| Numero di strati del carrello |
4 strati, profondità della superficie del prodotto 400 mm (6 posizioni di incenerimento per strato) |
| Altezza del carrello |
175 mm |
| Materiale di struttura del carrello |
2foglio laminato a freddo di 0,0 mm di spessore, |
| Metodo di raffreddamento dell'area di carico |
Tipo di ventilatore di scarico della turbina superiore (facile da controllare la temperatura ambiente)
|
| Isolamento a strato e metodo antistatico |
Tavola isolante epossidica con fori di dissipazione del calore sulla superficie
|

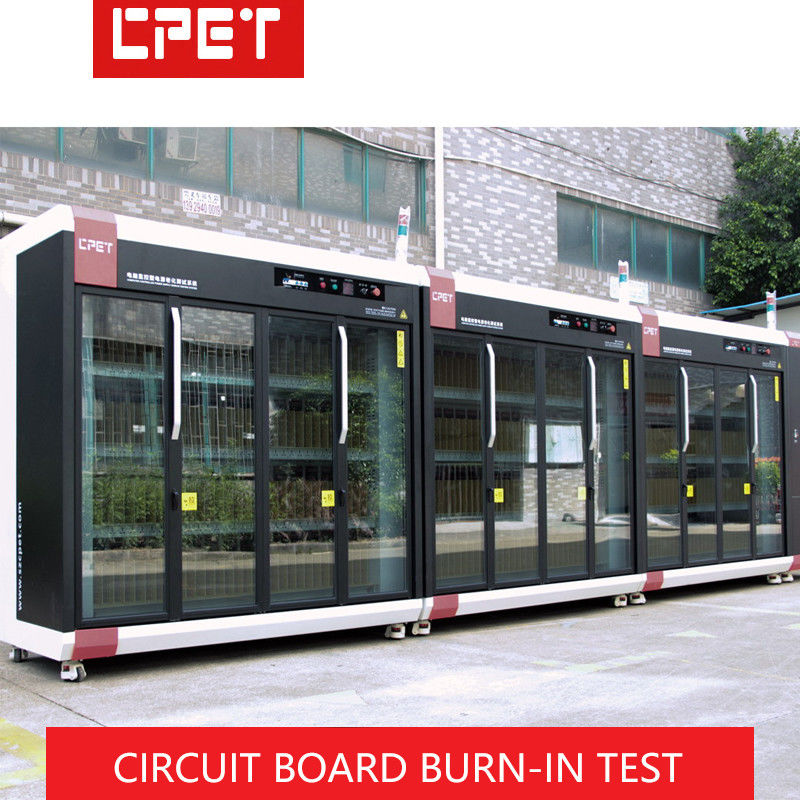

| Struttura complessiva della stanza di combustione |
Adottare mobile Burn-in split cabinet; aspetto bello e facile da spostare e combinare
|
Introduzione all'energia
modulo di recupero
configurazione, potenza
della potenza di prova
fornitura e burn-in
quantità |
Modalità di controllo del modulo di recupero dell'energia |
Modalità di comunicazione RS485, il computer superiore utilizza la modalità di comunicazione RS232
|
| Capacità di alimentazione in corrente continua |
10-100Vdc/1-30A/3kW (tensione e corrente regolabili) |
| Modalità di isolamento del modulo di carico elettronico |
Il canale del modulo di carico elettronico adotta l'isolamento fotoelettrico (isolamento delle comunicazioni e dell'alimentazione)
|
| Capacità di carico elettronico |
8 canali 1-400Vdc/10A/150W ((supporto QC3.0/PD3.1), 4 canali 3-60VDC /40A/500W
|
| Numero di carichi elettronici installati |
1. un singolo armadietto a combustione è configurato con serie CP8104/48;
|
| Numero di prodotti bruciabili in tutto l'armadio |
48 controllori BMS di potenza inferiore a 3,2 kW sono invecchiati in un unico armadio
|
controllo elettrico
e temperatura
dispositivo di controllo per
Potenza di combustione
armadio |
Cablaggio |
Interfaccia specificata dal cliente; la porta di ingresso è la presa del pin |
| Taste di funzione del pannello |
Display di tensione di ingresso CA, interruttore di avvio, interruttore di arresto di emergenza
|
Distribuzione e controllo della potenza del carrello
modalità |
Distribuzione trifase a cinque fili 380 V; controllo informatico e controllo elettrico automatico
|
| Distribuzione dell'energia del carrello |
Un singolo armadio a combustione è di 3000W*8/0.85≈23KW e l'efficienza di potenza misurata è calcolata come 85% |
| Modulo di controllo |
Il comando elettrico comprende la commutazione manuale/automatica, che viene monitorata dal computer in tempo reale in caso di burn-in.L'armadio di controllo elettrico può estendere la funzione di commutazione automatica della tensione CA
|
| Protezione della sicurezza |
Protezione della messa a terra dell'apparecchiatura, protezione contro perdite di interruttore, protezione contro spegnimento automatico dell'allarme antincendio, ecc.
|
Introduzione alla
Le funzioni principali
il sistema |
Configurazione gratuita di un software di monitoraggio speciale per l'alimentazione elettrica Burn-in, con diritti di proprietà intellettuale indipendenti e senza rischi legali
|
|
La funzione di spegnimento automatico dell'alimentazione alla fine del burn-in dell'alimentazione testata è conveniente per le persone senza controllo
|
|
he Rapporto dei dati di burn-in dell'alimentazione testata, i parametri di processo dell'alimentazione testata sono facili da tracciare; inoltre dispone di scansione dei codici a barre e supporta l'upload del sistema MES
|
|
Il software di monitoraggio della potenza Burn-in ha un file di aiuto integrato, che è conveniente per risolvere immediatamente le domande di funzionamento
|
