| Sistema |

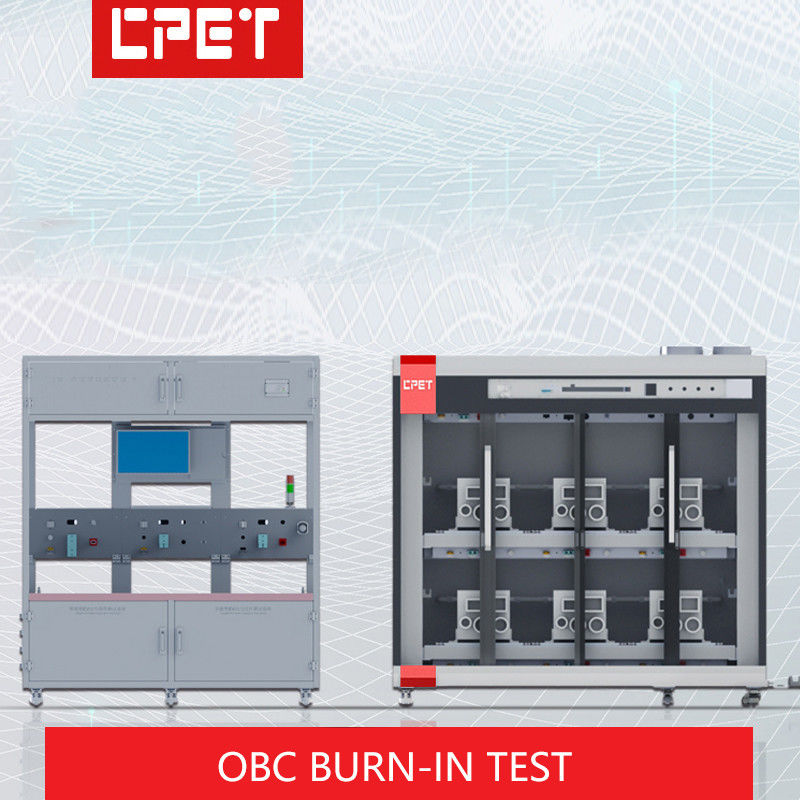

Struttura del sistema |
1 armadio di controllo + 2 armadi di invecchiamento + 1 armadio di temperatura dell'acqua |
| Dimensione complessiva |
6900*1600*2050 mm |
| Superficie totale del pavimento |
6900*2500 mm ((Inclusa la zona di funzionamento) |
| Voltaggio di ingresso totale |
Sistema a cinque fili a tre fasi 220Vac (nominale) |
| Corrente di ingresso totale |
100A |
| Potenza di ingresso totale |
35 kW |
| Temperatura ambiente di applicazione |
0-40°C |
| Umidità dell'ambiente di applicazione |
0-95% |
| Requisiti di protezione antincendio |
Materiali conformi al criterio UL 94V0 |
| Requisiti ambientali |
Materiali conformi ai requisiti Rohs, RAEE |
| Requisiti di sicurezza |
Rispetto dei requisiti di progettazione della norma internazionale IEC 62368 |
| Apparecchiature per la combustione |
Fabbricazione di apparecchiature per la combustione |
16 bit/armadio |
| Bici di combustione/strato |
4 bit/livello |
| Potenza del prodotto bruciato |
7.5 kW/bit |
| tensione di ingresso del prodotto bruciato |
50-800Vdc |
| Tensione a bassa tensione dei prodotti a combustione interna |
8-30V |
| Corrente della batteria del prodotto bruciato |
240 A/bit |
| Potenza CA del prodotto bruciato |
7 kW/bit |
| Prodotti combustibili tensione CA |
220/380Vac/50Hz trifase a cinque fili |
| Corrente CA del prodotto di combustione |
32A/bit |
| Tipo di connettore CA |
PA45 (L1 / L2/ L3/N/PE) |
| Tipo di connettore di alimentazione |
SB50 (HV+/HV-) |
| Tipo di connettore a bassa tensione |
SB350 (LV+/LV-) |
| Tipo di connettore del segnale |
24Pin 5566 |
| Potenza di ingresso |
130 kW |
| Potenza di feedback |
100 kW |
| Intervallo di temperatura costante |
Temperatura ambiente +5°C-60°C |
| Precisione a temperatura costante |
± 5°C |
| Numero di punti di controllo della temperatura |
5 |
| Tipo aperto |
Porta scorrevole/porta pieghevole/porta laterale |
| Dimensione del volume |
2100*1600*2050 mm |
| Altezza del piano superiore |
1450 mm |
| Direzione del condotto d'aria dell'area del prodotto |
Ventilazione sinistra e destra |
| Metodo di raffreddamento |
raffreddamento dell'aria |
| Materiale |
1.5 mm di lamiera laminata a freddo, lamiera epossidica (laminato) |
Acqua
temperatura
armadio |
Intervallo di temperatura dell'acqua |
Temperatura ambiente +5°C-60°C |
| Precisione della temperatura dell'acqua |
± 5°C |
| Temperatura dell'acqua |
8 |
| Numero di prodotti in serie/viaggio |
4/direzione |
| Intervallo di pressione dell'acqua |
0.05-0.2MPa |
| Intervallo di flusso |
3-15L/min |
| Diametro del canale |
3/4 di pollice |
Monitoraggio
software |
Visualizzazione delle informazioni in esecuzione |
tensione di ingresso, corrente, potenza, tensione di uscita ((comunicazione del modulo della sorgente CC o comunicazione del prodotto)
|
| Mostrare le informazioni sullo stato |
Non collegato / vuoto / passato / sotto tensione / sotto corrente / sopra tensione / sopra corrente / senza uscita / protezione
|
| Cattivo modo di segnalare |
Alarme acustiche |
| Formato della relazione |
Formato CSV |
| Statistiche |
Reddito/CPK/distribuzione temporale |
| Accoppiamento MES |
Sostegno |
| Velocità di scansione |
5S |
| Armadio di controllo |
Sistema di controllo |
Finestra 10 |
| Medio di visualizzazione |
Calcolatori e monitor |
| Medio di manipolazione |
Mouse e tastiera |
| Metodo di comunicazione |
Cavo |
| Modalità di manutenzione |
Manutenzione successiva |
| Materiale |
1foglio laminato a freddo di 0,5 mm |
| Dimensione del volume |
880*860*1900 mm |
