| 1 |

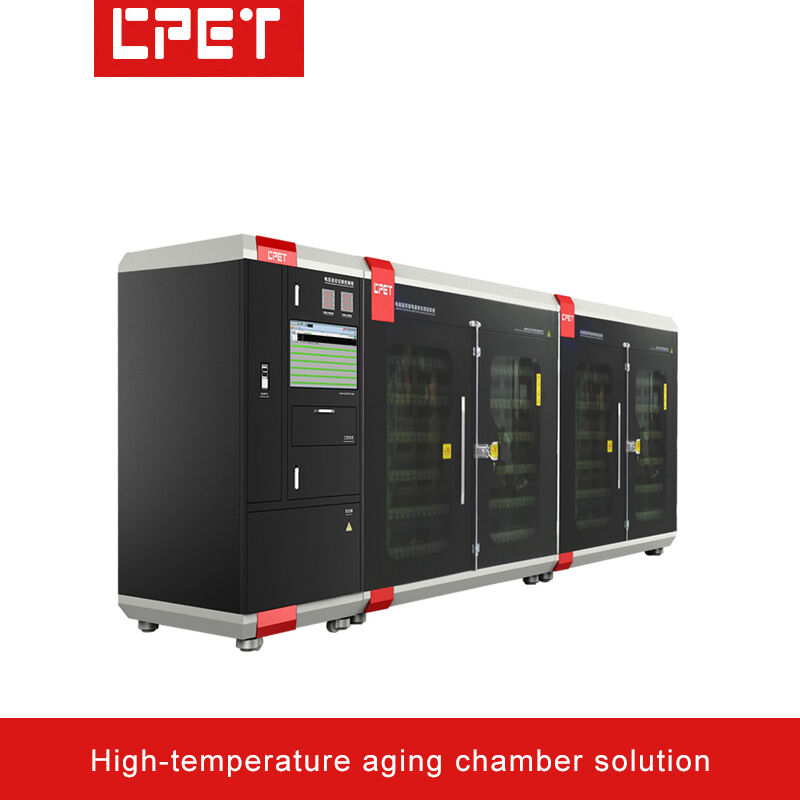

Introduzione ai dispositivi elettrici di controllo e termoregolazione del banco di invecchiamento energetico: |
| UN |
Dimensioni del camion |
L1840*W1220*H1600mm, con 60 posizioni del prodotto. (Le dimensioni possono essere personalizzate in base alle vostre esigenze) |
| B |
Numero di livelli di veicoli: |
5 |
| C |
Altezza del pavimento e larghezza della piattaforma del veicolo: |
L'altezza dello strato di prodotto è di 170 mm |
| D |
Metodo di dissipazione del calore: |
Ventola di scarico della turbina superiore, montata in alto (per un comodo controllo della temperatura ambiente) |
| E |
Materiale struttura camion: |
Lamiera laminata a freddo, nuovo aspetto del design industriale |
| F |
Isolamento interstrato e metodi antistatici: |
Il ripiano è largo 400 mm e presenta fori per la dissipazione del calore sulla superficie |
| G |
Forma della struttura del pannello: |
L'area test è isolata dall'area di controllo elettronico |
| H |
Struttura porta scorrevole a vista in lega di alluminio: |
L'area prodotto è caratterizzata da una porta in vetro isolante a doppio strato, chiusa e pieghevole. |
| IO |
Altri: |
L'area prodotti dell'armadio di invecchiamento è dotata di un rilevatore di fumo |
| 2 |
Introduzione alla configurazione del modulo di controllo, alla potenza del prodotto testato e alla quantità di invecchiamento: |
| UN |
Metodo di controllo della comunicazione: |
Metodo di comunicazione RS485, metodo di comunicazione RS232 del computer superiore |
| B |
Modello del modulo di controllo: |
Metodo di controllo PLC + touch screen |
| C |
Metodo di alimentazione: |
Su ogni piano è installato un alimentatore da 12 V 60 A e su 5 piani sono presenti un totale di 5 alimentatori |
| D |
Modulo di comunicazione del prodotto: |
NO |
| E |
Configurazione della quantità di invecchiamento: |
Ogni strato può contenere 12 prodotti. Un veicolo completo può installare 60 prodotti su 5 livelli; i prodotti sono posizionati in 3 colonne su ogni livello |
| 3 |
Introduzione ai dispositivi elettrici di controllo e termoregolazione del banco di invecchiamento energetico: |
| UN |
Metodo di connessione: |
Il prodotto è alimentato solo da DC. Ogni unità è configurata con alimentatore 12V 4,5A. L'armadio di invecchiamento è dotato di un connettore superiore ad attacco rapido per il collegamento. |
| B |
Tasti funzione del pannello: |
Display della tensione CA in ingresso, interruttore di avvio, interruttore di arresto di emergenza |
| C |
Precisione del controllo della temperatura della zona del prodotto: |
L'area prodotti è recintata e dotata di porte in vetro isolante. L'intervallo di controllo della temperatura è compreso tra 50 e 85 gradi Celsius, con un massimo non superiore a 90 gradi. L'uniformità della temperatura è entro ± 3 gradi. Il tempo necessario per l'aumento della temperatura dalla temperatura ambiente a 85 gradi è inferiore a 25 minuti |
| D |
Principio di controllo della temperatura della zona del prodotto: |
Riscaldamento a bassa temperatura, aria di scarico a temperatura eccessiva |
| E |
Metodo di distribuzione e controllo dell'energia del camion: |
Distribuzione di alimentazione trifase a cinque fili 380 V, monitoraggio computerizzato e controllo elettrico manuale. Il tempo di invecchiamento può essere impostato dall'utente in minuti |
| F |
Capacità di alimentazione del camion: |
30 W * 80 unità / 0,8 ≈ 3,0 kW. L'efficienza dell'alimentatore testato è calcolata all'80%. L'alimentazione elettrica per l'armadio invecchiato, la ventola di scarico, il riscaldamento, ecc. è fissata a 13KW; il consumo effettivo di energia elettrica è di circa 18KW |
| G |
Metodo di controllo: |
Il controllo elettronico può essere commutato tra la modalità manuale e quella automatica. Il tempo di invecchiamento supporta modalità fisse di 1,5 ore/2 ore/4 ore/6 ore/12 ore. Supporta anche l'impostazione della modalità manuale, ad esempio 2 ore e 10 minuti. |
| H |
Protezione di sicurezza: |
Protezione per la messa a terra dell'apparecchiatura, protezione con interruttore di dispersione, protezione dallo spegnimento automatico in caso di allarme fumo e la porta può essere aperta solo quando la temperatura raggiunge un determinato livello: tutte queste sono protezioni di sicurezza |
| 4 |
Introduzione alle principali funzionalità del sistema: |
| UN |
Adatto per l'invecchiamento di componenti di precisione come controller BMS, controller radar e telecamere |
| B |
È possibile eseguire lo sviluppo professionale e la configurazione di software di monitoraggio dedicato. Presenta diritti di proprietà intellettuale indipendenti e nessun rischio legale |
| C |
Il software di monitoraggio specifico per l'invecchiamento gode di un servizio di aggiornamento gratuito a vita e le sue funzionalità di scalabilità sono potenti, consentendo di risparmiare sull'investimento in apparecchiature per un uso ripetuto |
| D |
I parametri di invecchiamento, le impostazioni dell'ora, la modifica della sequenza ON/OFF (per testare l'accensione/spegnimento del prodotto testato), il supporto per la commutazione automatica della tensione, la trasformazione del carico e altre funzioni sono programmabili |
| E |
La funzione di spegnimento automatico per l'invecchiamento dell'alimentatore testato spegnerà automaticamente l'alimentazione al termine del processo di invecchiamento, rendendolo conveniente per il funzionamento non presidiato. |
| F |
La conversione da RS232 a RS485 utilizza un convertitore di isolamento ottico per migliorare l'affidabilità della comunicazione e prevenire danni alle apparecchiature dovuti ai fulmini |
| G |
Il software di monitoraggio dell'invecchiamento dell'alimentatore viene fornito con un documento di aiuto integrato, che semplifica la risoluzione rapida di qualsiasi domanda operativa |
| H |
I parametri di invecchiamento possono essere impostati per l'intero veicolo, per l'intero strato o per singoli prodotti |
| IO |
Il computer indica automaticamente la qualità dei prodotti di alimentazione testati. Il design multischermo del veicolo lo rende conveniente per la gestione centralizzata, facendo risparmiare tempo agli operatori e migliorando l'efficienza produttiva |
