| 1 |

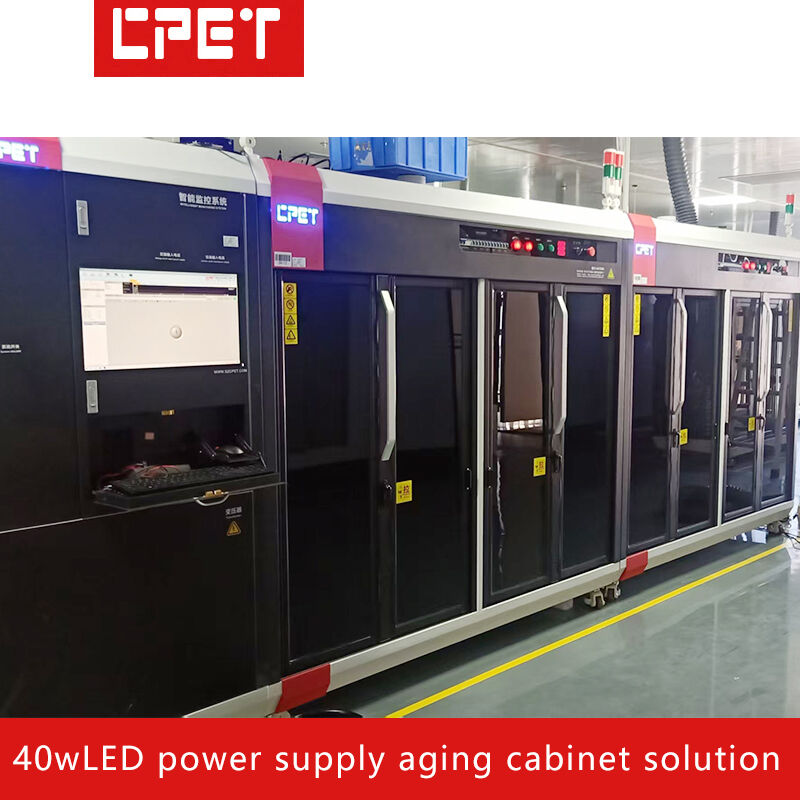

Breve introduzione all'aspetto e alla struttura del carrello di invecchiamento a motore: |
| A |
Dimensione del carrello (mm): |
L2050*W880*H1900 |
| B |
Numero di strati: |
6 |
| C |
Altezza, larghezza: |
Altezza 170 mm, larghezza 320 mm |
| D |
Materiale: |
Fogli laminati a freddo |
| E |
Metodo di dissipazione del calore per l'area di carico: |
Il ventilatore di scarico superiore della turbina è del tipo di scarico superiore (conveniente per il controllo della temperatura ambiente), con l'area di carico isolata dall'area del prodotto e i condotti di aria fredda e calda anche isolati |
| F |
Isolamento interstrato e metodi antistatici: |
Tavola isolante epossidica con fori di dissipazione del calore sulla superficie |
| G. |
Forma della struttura della piastra stratificata: |
Il 4 ° e 5 ° strati possono essere capovolti per comode operazioni di fondo |
| H |
Struttura della porta scorrevole visibile in lega di alluminio: |
L'area del prodotto è racchiusa da una porta di vetro isolante a doppio strato pieghevole |
| Io... |
Altri: |
Gli apparecchi di illuminazione sono installati nella zona del prodotto del ripostiglio per facilitare il funzionamento |
| 2 |
Introduzione alla configurazione dei moduli di carico elettronici, alla potenza dell'alimentazione sottoposta a prova e al numero di elementi di invecchiamento: |
| A |
Modalità di comando del modulo di carico elettronico: |
Modalità di comunicazione RS485, modalità di comunicazione RS232 per il computer superiore |
| B |
Installare il modello del modulo di carico elettronico: |
CP8108 (((2-500V,0.2-10A/CH) |
| C |
Modalità di isolamento del modulo di carico elettronico: |
Il canale del modulo di carico elettronico adotta l'isolamento fotoelettrico (isolamento delle comunicazioni e dell'alimentazione). |
| D |
Numero di moduli di carico elettronici installati: |
Ci sono 5 unità installate su ogni strato dell'area di carico, per un totale di 6 strati. |
| E |
Modalità di carico elettronico: |
In modalità CC/CV/CR/CP/LED, i canali possono essere utilizzati in parallelo in qualsiasi modalità |
| F |
Architettura di progettazione del carico elettronico: |
Nessun condensatore elettrolitico, nessun relè, schema di progettazione a lunga durata (con diritti di proprietà intellettuale indipendenti) |
| G. |
Numero di canali del modulo di carico elettronico: |
8CH ((8 canali) |
| H |
Potenza nominale a passaggio singolo del modulo di carico: |
Fornitore di alimentazione monocanale di 40 W/CH per misurazione con potenza inferiore a 100 W |
| Io... |
Numero di prodotti di invecchiamento parallelo a doppio canale: |
240 unità di alimentatori di potenza uguale o inferiore a 40 W/10 A |
| 3 |
Introduzione ai dispositivi elettronici di controllo e di controllo della temperatura del carrello di invecchiamento a potenza: |
| A |
Metodo di cablaggio: |
Porta CA: cavo mobile + pinza altoparlante; porte CC: 5.5*2.1/5.5*2.5/4.0*1.75/3.5*1.35,una presa femminile 4DC ciascuno + interruttore parallelo + chiusura altoparlante |
| B |
Taste di funzione del pannello: |
Display di tensione di ingresso CA, interruttore di avvio, interruttore di arresto di emergenza |
| C |
Accuratezza del controllo della temperatura nell'area del prodotto: |
Intervallo di controllo della temperatura: temperatura ambiente fino a 55°C, ±5°C |
| D |
Principio di controllo della temperatura dell'area di produzione: |
Riscaldamento a bassa temperatura, scarico a temperatura superiore |
| E |
Metodi di distribuzione e controllo dell'energia per carrelli: |
Distribuzione elettrica a cinque fili a 220 V a tre fasi; monitoraggio informatico e controllo elettronico manuale |
| F |
Potenza di distribuzione del carrello: |
100 W*192 unità /0,80=24 kW. L'efficienza dell'alimentazione testata è calcolata all'80% |
| G. |
Modalità di controllo: |
Il sistema di controllo elettrico è dotato di commutazione manuale/automatica e, durante l'invecchiamento, viene monitorato in tempo reale da un computer.La cabina di controllo assorbe 380V trifase ed esce 90V/120V/240V/277V, controllare contemporaneamente 4 armadi di invecchiamento (opzionale per i clienti) |
| H |
Dispositivo di isolamento termico: |
L'area del prodotto è dotata di porte in vetro temperato con telaio in lega di alluminio e condotti d'aria su entrambi i lati |
| Io... |
Protezione della sicurezza: |
Protezione della messa a terra delle apparecchiature, protezione contro perdite di interruttori, allarme antincendio e protezione contro spegnimento automatico, ecc. |
| 4 |
Introduzione alle principali funzioni del sistema: |
| A |
Applicabile alle sorgenti di alimentazione a LED, agli adattatori di alimentazione, ai caricabatterie, alle sorgenti di alimentazione a commutazione e alle sorgenti di alimentazione di controllo industriale |
| B |
Libera configurazione di un software di monitoraggio dedicato all'invecchiamento dell'alimentazione, con diritti di proprietà intellettuale indipendenti e senza rischi legali |
| C |
I parametri di tensione, corrente e potenza dei terminali di uscita sono monitorati mediante moduli di carico elettronici programmabili |
| D |
Il software di monitoraggio specifico per l'invecchiamento gode di un servizio di aggiornamento gratuito e ha una potente scalabilità, risparmiando ripetuti investimenti in attrezzature |
| E |
I parametri di invecchiamento possono essere impostati per l'intero veicolo, l'intero strato e i singoli prodotti |
| F |
Sono programmabili parametri di invecchiamento, impostazione dell'orario, modifica della tempistica ON/OFF (per la prova ON/OFF del prodotto sottoposto a prova), supporto per la commutazione automatica della tensione, trasformazione del carico e altre funzioni |
| G. |
La funzione di spegnimento automatico e regolare dell'alimentazione quando termina l'invecchiamento dell'alimentazione sottoposta a prova è conveniente per il funzionamento senza controllo |
| H |
Il computer visualizza automaticamente la qualità dei prodotti di alimentazione testati.risparmio degli operatori e miglioramento dell'efficienza della produzione |
| Io... |
Il computer può memorizzare il rapporto di dati di invecchiamento dell'alimentazione testata e i parametri di processo dell'alimentazione testata sono facili da rintracciare.Dispone di scansione di codici a barre e supporta l'upload del sistema MES |
| J. |
RS485 utilizza convertitori di isolamento fotoelettrico per migliorare l'affidabilità della comunicazione e prevenire danni alle apparecchiature da fulmini |
| K. |
Ogni computer può monitorare contemporaneamente 18 dispositivi. (Ogni porta seriale può essere collegata a 63 dispositivi slave e ogni computer supporta un massimo di 18 porte seriali.) |
| L |
Il software di monitoraggio dell'invecchiamento dell'energia è dotato di una documentazione di assistenza integrata, che facilita la risoluzione immediata delle questioni operative |
