| 1 |

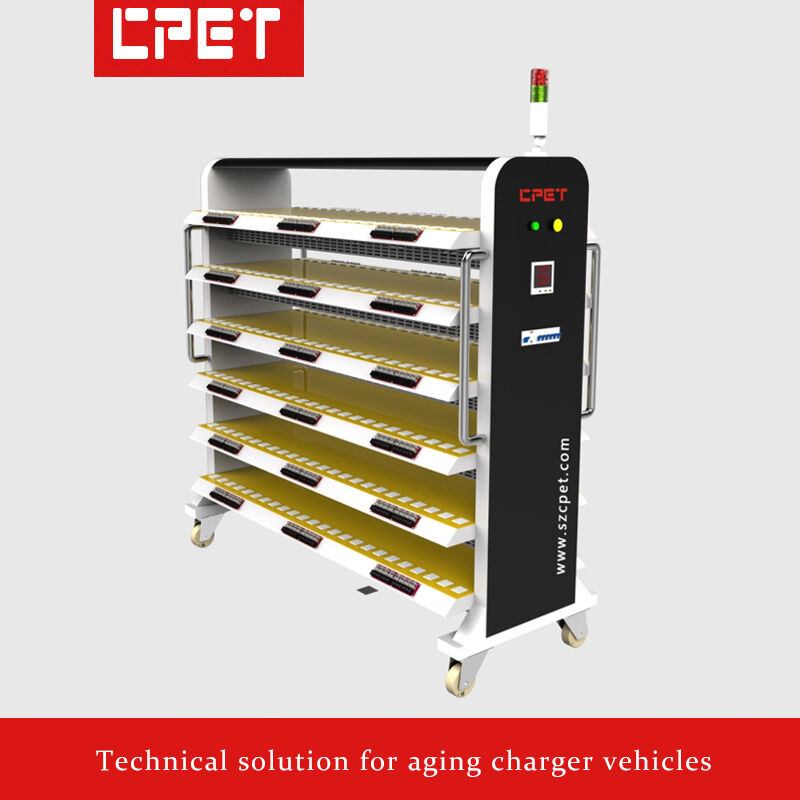

Breve introduzione all'aspetto e alla struttura del carrello di invecchiamento a motore: |
| A |
Dimensione del carrello (mm): |
L1820*W660*H1670 mm |
| B |
Numero di strati: |
6 |
| C |
Altezza: |
195 mm |
| D |
Materiale: |
Fogli laminati a freddo |
| E |
Metodo di dissipazione del calore per l'area di carico: |
Ventilatore di scarico superiore della turbina con tipo di scarico superiore (conveniente per il controllo della temperatura ambiente) |
| F |
Isolamento interstrato e metodi antistatici: |
Tavola isolante epossidica con fori di dissipazione del calore sulla superficie |
| G. |
Forma della struttura della piastra stratificata: |
Operazione bilaterale, con carico elettronico posto al centro |
| 2 |
Introduzione alla configurazione dei moduli di carico elettronici, alla potenza dell'alimentazione sottoposta a prova e al numero di elementi di invecchiamento: |
| A |
Modalità di comando del modulo di carico elettronico: |
Modalità di comunicazione RS485, modalità di comunicazione RS232 per il computer superiore |
| B |
Installare il modello del modulo di carico elettronico: |
CP8118 (2-100V,0.05-5A/CH) |
| C |
Modalità di isolamento del modulo di carico elettronico: |
Il canale del modulo di carico elettronico adotta l'isolamento fotoelettrico (isolamento delle comunicazioni e dell'alimentazione). |
| D |
Numero di moduli di carico elettronici installati: |
Sei unità sono installate su ogni piano dell'area di carico intermedio, per un totale di sei piani, con 36 unità installate su tutto il veicolo |
| E |
Modalità di carico elettronico: |
Modalità CC/CV: in modalità CC, i canali possono essere utilizzati in parallelo |
| F |
Architettura di progettazione del carico elettronico: |
Nessun condensatore elettrolitico, nessun relè, schema di progettazione a lunga durata (con diritti di proprietà intellettuale indipendenti) |
| G. |
Numero di canali del modulo di carico elettronico: |
8CH ((8canali) |
| H |
Potenza nominale a passaggio singolo del modulo di carico: |
La potenza dell'alimentazione monocanale testata da 50 W/CH è inferiore a 50 W |
| Io... |
Numero di prodotti di invecchiamento parallelo a doppio canale: |
di potenza uguale o inferiore a 100 W |
| 3 |
Introduzione ai dispositivi elettronici di controllo e di controllo della temperatura del carrello di invecchiamento a potenza: |
| A |
Metodo di cablaggio: |
Il terminale di ingresso AC è una presa di scheda, e il cablaggio della scheda dell'adattatore DC è una presa femminile DC + blocco terminale |
| B |
Taste di funzione del pannello: |
Display di tensione di ingresso CA, interruttore di avvio, interruttore di arresto di emergenza |
| C |
Accuratezza del controllo della temperatura nell'area del prodotto: |
- No |
| D |
Principio di controllo della temperatura dell'area di produzione: |
- No |
| E |
Metodi di distribuzione e controllo dell'energia per carrelli: |
Distribuzione elettrica a cinque fili a 220 V a tre fasi; monitoraggio informatico e controllo elettronico manuale |
| F |
Potenza di distribuzione del carrello: |
50 W*288 unità /0,80=22 kW. L'efficienza dell'alimentazione testata è calcolata all'80% |
| G. |
Modalità di controllo: |
Il sistema di controllo elettronico è dotato di commutazione manuale/automatica ed è monitorato in tempo reale da un computer durante l'invecchiamento |
| Io... |
Protezione della sicurezza: |
Protezione della messa a terra delle apparecchiature, protezione contro perdite di interruttori, allarme antincendio e protezione contro spegnimento automatico, ecc. |
| 4 |
Introduzione alle principali funzioni del sistema: |
| A |
Applicabile all'invecchiamento di alimentatori quali caricabatterie e adattatori |
| B |
Libera configurazione di un software di monitoraggio dedicato all'invecchiamento dell'alimentazione, con diritti di proprietà intellettuale indipendenti e senza rischi legali |
| C |
I parametri di tensione, corrente e potenza dei terminali di uscita sono monitorati mediante moduli di carico elettronici programmabili |
| D |
Il software di monitoraggio specifico per l'invecchiamento gode di un servizio di aggiornamento gratuito e ha una potente scalabilità, risparmiando ripetuti investimenti in attrezzature |
| E |
I parametri di invecchiamento possono essere impostati per l'intero veicolo, l'intero strato e i singoli prodotti |
| F |
Sono programmabili parametri di invecchiamento, impostazione dell'orario, modifica della tempistica ON/OFF (per la prova ON/OFF del prodotto sottoposto a prova), supporto per la commutazione automatica della tensione, trasformazione del carico e altre funzioni |
| G. |
La funzione di spegnimento automatico e regolare dell'alimentazione quando termina l'invecchiamento dell'alimentazione sottoposta a prova è conveniente per il funzionamento senza controllo |
| H |
Il computer visualizza automaticamente la qualità dei prodotti di alimentazione testati.risparmio degli operatori e miglioramento dell'efficienza della produzione |
| Io... |
Il computer può memorizzare il rapporto di dati di invecchiamento dell'alimentazione testata e i parametri di processo dell'alimentazione testata sono facili da rintracciare.Dispone di scansione di codici a barre e supporta l'upload del sistema MES |
| J. |
RS485 utilizza convertitori di isolamento fotoelettrico per migliorare l'affidabilità della comunicazione e prevenire danni alle apparecchiature da fulmini |
| K. |
Ogni computer può monitorare contemporaneamente 18 dispositivi. (Ogni porta seriale può essere collegata a 63 dispositivi slave e ogni computer supporta un massimo di 18 porte seriali.) |
| L |
Il software di monitoraggio dell'invecchiamento dell'energia è dotato di una documentazione di assistenza integrata, che facilita la risoluzione immediata delle questioni operative |
