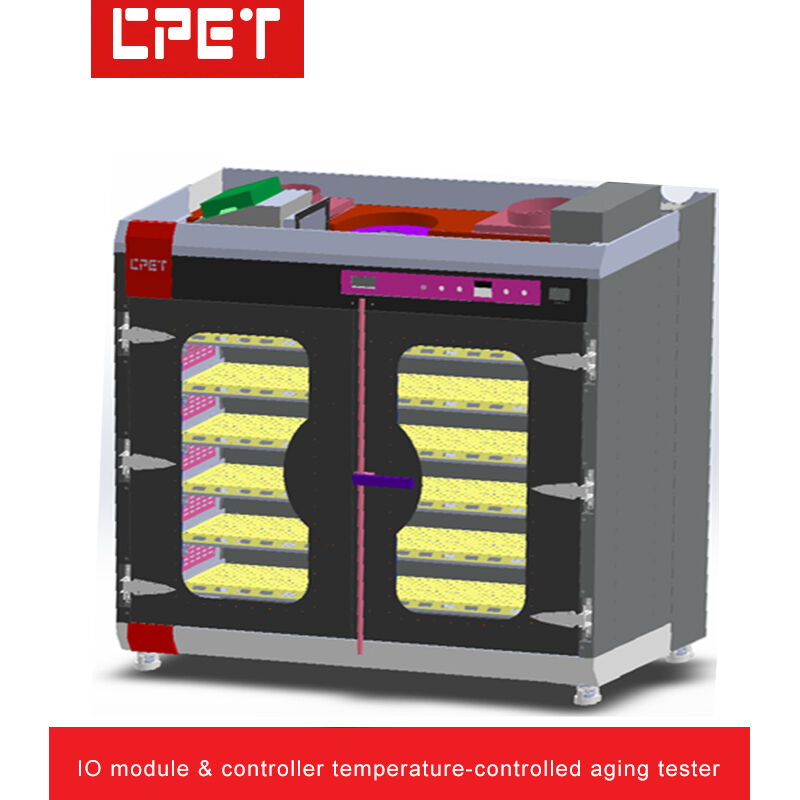

| 1 | Panoramica dell'aspetto e della struttura dell'armadio di invecchiamento: |
| A | Quantità di prodotti da invecchiare: | Ogni armadio di invecchiamento può invecchiare 24 pezzi di prodotti con uscita a 4-16 canali, 12 pezzi di prodotti con uscita a 17-32 canali (2 canali di uscita in parallelo) |
| B | Dimensioni dell'attrezzatura (mm): | Singolo armadio di invecchiamento: L2050mm x L1200mm x H2200mm (stimato, dimensioni effettive in base ai requisiti di progettazione). Armadio di controllo: L860mm x L880mm x H1900mm |
|
|
| C | Numero di strati del carrello: | 6 strati, 4 pezzi di prodotti per strato |
| D | Altezza e larghezza dello strato del carrello: | Larghezza dello strato 320 mm, altezza 170 mm |
| E | Materiale della struttura del carrello: | Lamiera di acciaio laminato a freddo spessa 2,0 mm, riferimento all'aspetto del design industriale |
| F | Metodo di raffreddamento dell'area di carico: | Ventilatore di scarico ad alta temperatura superiore, tipo a scarico superiore |
| G | Metodo di isolamento e antistatico tra gli strati: | Laminato epossidico con fori di raffreddamento |
| H | Tipo di struttura del carrello: | Carico posizionato nell'area del prodotto, isolamento anteriore-posteriore |
| I | Struttura di controllo della temperatura: | Area del prodotto a temperatura controllata, riscaldamento a bassa temperatura, scarico per sovratemperatura |
| 2 | Introduzione al progetto |
| A | Metodo di controllo del modulo: | Comunicazione RS485, comunicazione RS232 del PC host |
| B | Carico ERS installato: | 3-120V/0.2-10A/150W/8CH (vedere le specifiche per i dettagli) |
| C | Metodo di isolamento del modulo di recupero energetico: | I canali del modulo di carico elettronico utilizzano l'opto-isolamento (isolamento di comunicazione e alimentazione) |
| D | Modalità di caricamento del modulo di recupero energetico: | Modalità di carico CC, CV, CR, CP |
| E | Architettura di progettazione del modulo di recupero energetico: | Design a lunga durata (proprietà intellettuale proprietaria) |
| F | Configurazione del modulo di carico, inverter e CC programmabile: | CP8530 x 24 (1 pezzo di prodotto per 1 pezzo di carico) / CP5312A x 8 (3 pezzi di prodotto per 1 pezzo di inverter)
Modulo CC programmabile: 20KW/200A 8-120V x 3 (8 pezzi di prodotto per 1 modulo CC programmabile) |
|
|
| G | Comunicazione del prodotto: | Ogni prodotto è dotato di 1 canale CAN2.0 |
| H | Efficienza di risparmio energetico: | Circa 60-80% (dipende dal livello di tensione di ingresso del prodotto) |
| 3 | Panoramica del dispositivo di controllo elettrico e controllo della temperatura del carrello di invecchiamento di potenza: |
| A | Metodo di cablaggio: | Prese industriali di alimentazione in ingresso CA da 15A (8 pezzi per strato), terminali di uscita CC: connettori a spina banana (vedere pagina P7 per i dettagli) |
| B | Tasti funzione del pannello: | Visualizzazione tensione e corrente CA in ingresso, interruttore di avvio, interruttore di arresto di emergenza |
| C | Precisione del controllo della temperatura dell'area del prodotto: | Invecchiamento a temperatura controllata dell'area del prodotto, impostabile da ambiente +5C a 85C. Precisione della temperatura +/-5C |
| D | Principio di controllo della temperatura dell'area del prodotto: | Riscaldamento a bassa temperatura, scarico per sovratemperatura |
| E | Metodo di distribuzione e controllo dell'alimentazione del carrello: | Distribuzione dell'alimentazione trifase a cinque fili da 380 V, monitoraggio PC e controllo elettrico manuale |
| F | Capacità di distribuzione dell'alimentazione del carrello: | 150W x 384 unità / 0,8 ~= 72KW, efficienza del prodotto testata calcolata all'80%, alimentazione autonoma dell'armadio di invecchiamento, potenza di riscaldamento ed estrazione 9KW |
| G | Metodo di controllo dell'ingresso: | Controllo automatico del programma |
| H | Protezione di sicurezza dell'armadio di invecchiamento: | Protezione di messa a terra dell'attrezzatura, protezione interruttore differenziale, allarme fumo |
| I | Configurazione host e display armadio di controllo: | 1. PC industriale: PC industriale ASUS, modello D701MER, CPU I3-14100, RAM 8G DDR5, archiviazione HDD 1T + SSD 256G, sistema operativo WIN11 PRO, alimentatore 180W (ASUS)
2. Display: Acer K222HQL, 21,5 pollici, risoluzione 1920x1080 monitor LED, interfaccia VGA |
|
|
|
|
| 4 | Panoramica delle funzioni principali del sistema: |
| A | Adatto per invecchiamento di controller/moduli IO, alimentatori per server, alimentatori per PC, adattatori, ecc. |
| B | Software di monitoraggio dell'invecchiamento a temperatura controllata proprietario gratuito, con diritti di proprietà intellettuale indipendenti e nessun rischio legale |
| C | I moduli di carico elettronico programmabili monitorano tensione, corrente, potenza e altri parametri di uscita |
| D | Il software di monitoraggio dell'invecchiamento include il servizio di aggiornamento, una forte scalabilità consente di risparmiare investimenti ripetuti in attrezzature |
| E | Parametri di invecchiamento, impostazione del tempo, modifica della sequenza ON/OFF (test di accensione/spegnimento del prodotto), supporta la commutazione automatica della tensione, la trasformazione del carico e altre funzioni programmabili |
| F | Spegnimento automatico temporizzato al completamento dell'invecchiamento, comodo per il funzionamento senza supervisione |
| G | Il PC visualizza automaticamente il superamento/fallimento dei prodotti di alimentazione testati, vista finestra multi-carrello per la gestione centralizzata, risparmia operatori e migliora l'efficienza di produzione |
| H | Il PC memorizza i report dei dati di invecchiamento, i parametri di processo sono tracciabili; supporta anche la scansione dei codici a barre e il caricamento nel sistema MES |
| I | Da RS232 a RS485 utilizza un convertitore opto-isolato, migliora l'affidabilità della comunicazione e previene danni da fulmine all'attrezzatura |
| J | Ogni PC (armadio di controllo) può monitorare simultaneamente più armadi di invecchiamento (design attuale: 1 armadio di controllo supporta 4 armadi di invecchiamento) |
| K | Misuratore di energia intelligente, il software di sistema raccoglie e monitora automaticamente l'energia recuperata dal carico, l'energia effettivamente consumata, il consumo totale di energia e calcola automaticamente l'efficienza di recupero |
| L | Supporta il caricamento nel sistema MES (caricamento attivo), il superamento automatico della stazione, il caricamento automatico dei blocchi di difetti, il recupero automatico dei parametri di invecchiamento tramite codice a barre del prodotto |
| M | Software di monitoraggio dell'invecchiamento di potenza con documentazione di aiuto integrata per una guida operativa istantanea |
| N | Tensione di ingresso armadio di invecchiamento: trifase AC380V. Tensione di ingresso armadio di controllo: monofase AC220V |
